Drzwi do stacji transformatorowych – na co zwrócić uwagę w projekcie
Drzwi do stacji transformatorowej muszą jednocześnie zamykać dostęp, wentylować pomieszczenie i – w wielu przypadkach – stanowić zamknięcie przeciwpożarowe. Te wymagania częściowo się wykluczają, dlatego trzeba je rozstrzygnąć w projekcie, a nie na budowie.
1. Wentylacja: przekrój żaluzji wynika z bilansu cieplnego

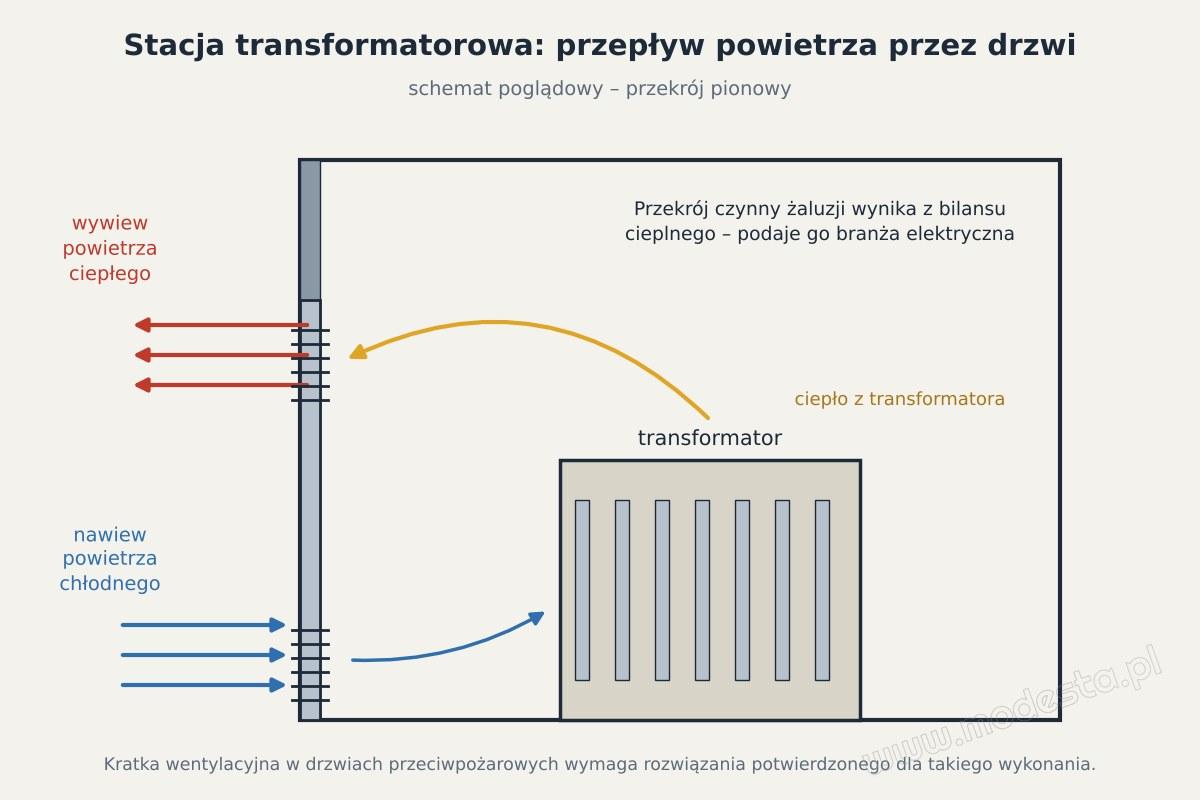

Transformator oddaje ciepło, które trzeba odprowadzić. Wymagany czynny przekrój otworów nawiewnych i wywiewnych wynika z mocy i strat transformatora oraz z układu pomieszczenia, więc powinien go podać projektant branży elektrycznej. W zestawieniu stolarki warto zapisać przekrój czynny żaluzji w cm² albo m², a nie samo „drzwi z kratką”.
2. Odporność ogniowa – kiedy jest wymagana
Stacja wbudowana w budynek zwykle stanowi wydzielone pomieszczenie, a jej drzwi są wtedy zamknięciem przeciwpożarowym o klasie wynikającej z przepisów i ustaleń z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. Drzwi z żaluzjami i jednocześnie z klasą EI wymagają rozwiązania potwierdzonego dla takiego wykonania. Zwykła kratka wentylacyjna w drzwiach przeciwpożarowych odbiera im klasyfikację.
3. Stacje prefabrykowane: obudowa badana jako całość
Prefabrykowane stacje średniego napięcia projektuje się według PN-EN 62271-202. Norma obejmuje obudowę stacji wraz z drzwiami, a stacja może mieć klasyfikację odporności na łuk wewnętrzny (IAC). Wymiana drzwi w takiej stacji na „podobne” może podważyć właściwości potwierdzone dla całej obudowy.
4. Dostęp, zamknięcia i oznakowanie
- drzwi otwierane na zewnątrz, z możliwością szybkiego wyjścia od wewnątrz;
- wkładki i zamknięcia zgodne z systemem kluczy operatora sieci, jeśli stacja przechodzi na jego majątek;
- tablice ostrzegawcze i oznaczenie stacji wg wymagań operatora;
- odporność na korozję i na próby otwarcia przez osoby postronne.
Wymagania techniczne operatorów sieci dystrybucyjnej różnią się w szczegółach, dlatego warto je pobrać przed projektem wykonawczym. Przykład wyrobu z żaluzjami wentylacyjnymi: stalowe drzwi do stacji transformatorowych.
Lista kontrolna przed oddaniem projektu
- Czy przekrój czynny żaluzji wynika z obliczeń branży elektrycznej?
- Czy ustalono, które drzwi są zamknięciem przeciwpożarowym i w jakiej klasie?
- Czy dla drzwi z wentylacją i klasą EI wskazano rozwiązanie potwierdzone dla takiego wykonania?
- Czy w stacji prefabrykowanej zachowano zgodność z PN-EN 62271-202?
- Czy uwzględniono wymagania operatora sieci: zamknięcia, oznakowanie, kierunek otwierania?
