Okna kuloodporne FB4–FB6 – jak dobrać klasę i co zapisać w projekcie

„Szyba pancerna” w opisie projektu nie mówi nic o tym, przed jaką bronią okno ma chronić, ani czy chroni całe okno, czy tylko szkło. Klasę kuloodporności określa się dla całego wyrobu według PN-EN 1522.

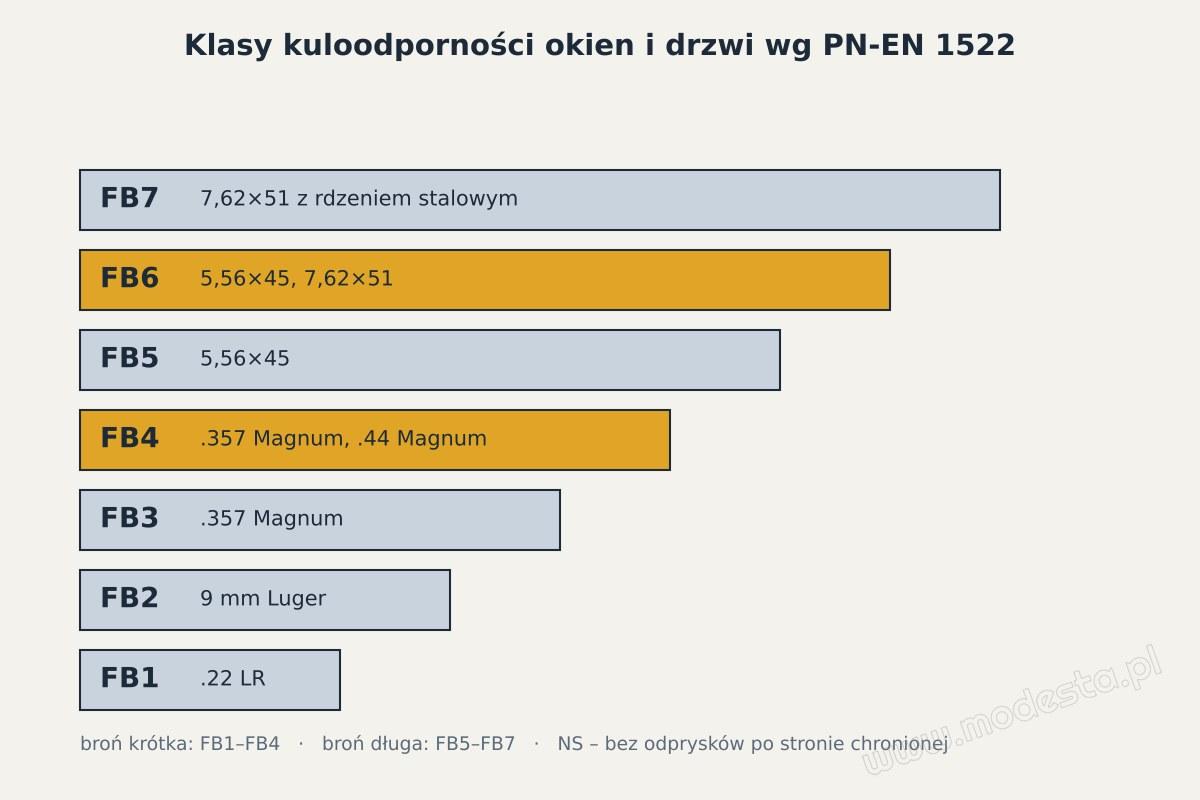

1. Klasy według PN-EN 1522

Klasę dobiera się do analizy zagrożenia obiektu. FB4 to typowy wybór dla kas, punktów obsługi i recepcji, FB6 – dla obiektów, gdzie realne jest użycie broni długiej.

2. NS czy S – co dzieje się po stronie chronionej

Oznaczenie NS oznacza, że po stronie chronionej nie powstają odpryski. S oznacza, że odpryski występują. Tam, gdzie za oknem stoi człowiek – stanowisko kasowe, recepcja, dyżurka – w specyfikacji warto wymagać NS.

3. Klasa szyby to nie klasa okna

Szkło kuloodporne klasyfikuje się osobno według PN-EN 1063 (klasy BR). Szyba BR6 w zwykłej ramie nie daje okna FB6: kula przejdzie przez profil albo przez styk szyby z ramą. Dlatego w projekcie zapisuje się klasę całego okna według PN-EN 1522, a klasę szkła – osobnym wierszem.

4. Ściana, masa i otwieranie

• ściana wokół okna musi mieć co najmniej taką samą odporność jak okno;
• przeszklenia w wyższych klasach są grube i ciężkie, co wpływa na okucia, nośność nadproża i sposób montażu;
• okna kuloodporne często łączy się z odpornością na włamanie (np. RC4) – obie klasy muszą być potwierdzone dla tej samej konstrukcji.

MODESTA wykonuje okna i przegrody kuloodporne w klasach FB4 i FB6.

Lista kontrolna przed oddaniem projektu

1. Czy klasa FB wynika z analizy zagrożenia obiektu?
2. Czy podano klasę całego okna wg PN-EN 1522, a nie tylko szyby?
3. Czy określono NS albo S w zależności od tego, kto przebywa po stronie chronionej?
4. Czy ściana wokół okna ma co najmniej tę samą odporność?
5. Czy uwzględniono masę przeszklenia w okuciach, nadprożu i montażu?
